振耀普及：市面少見的新型結構智能電子儲物柜

振耀科技小編分享一種少見的新型結構智能電子儲物柜，使其更具有產業上的利用價值。

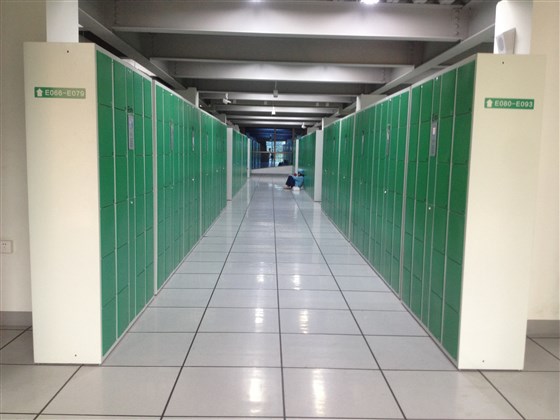

眾所周知，智能電子儲物柜是一種用來存儲物品的裝置，廣泛應用于超市、圖書館、酒樓、休閑場所等領域，電子儲物柜包括由中央控制裝置和門控裝置組成的控制系統，其中門控裝置以單片機作為主控芯片，輔以相關的鍵盤、顯示、語音、條碼掃描和扣/10卡閱讀器等部件，其中每個單片機可控制多個儲物柜。

存儲物品時，操作人員通過鍵盤或扣卡10卡打開柜門并將物品存儲與儲物柜中，要取出物品時，操作人員將條形碼或扣卡或10卡靠在條形碼掃描器或者扣/10卡閱讀器上，條形碼掃描器或扣/10卡閱讀器識別到正確的信號時，控制系統將對應的門解鎖，彈簧門自動松開，用戶可以找到開門的單元，存儲或取出物品。

現有的電子儲物柜，其儲物柜單元不能自動彈出和閉合，僅能實現簡單的柜門解鎖彈開功能，需要操作人員手動開合柜門；并且現有的電子儲物柜沒有防夾功能，操作人員在關閉儲物柜單元的門時存在一定的安全隱患。

為解決上述技術問題，本實用新型的目的是提供一種儲物箱能夠自動開合并且具有防夾功能的高效氣動控制的智能儲物柜。

高效氣動控制的智能儲物柜，包括支撐架和儲物箱，所述支撐架包括至少4根支撐柱，至少4根支撐柱分為兩列相對應地豎直設置成兩組支撐柱組，所述兩組支 撐組包括前列支撐組和后列支撐組，并且前列支撐組的每相鄰的兩根支撐柱之間和后列支 撐組的每相鄰的兩根支撐柱之間分別設有橫梁，所述支撐架還包括縱梁，所述縱梁的一端 設置在前列支撐柱組的支撐柱上，縱梁的另一端設置在與前列支撐組的支撐柱相對應的后 列支撐柱組的支撐柱上，所述縱梁的側面還設有導軌，所述儲物箱的左側壁和右側壁分別 通過導軌可滑動地設置在縱梁上；

高效氣動控制的智能儲物柜還包括氣缸，所述氣缸的缸筒固定設置在支撐架上，所述氣缸的活塞桿的頂端固定設置在儲物柜上，所述氣缸的活塞桿能夠驅動儲物箱在縱梁上滑動；

高效氣動控制的智能儲物柜還包括防撞板及保護開關，所述防撞板設置在與前列支撐柱組的支撐柱相連接的橫梁的外側面上，防撞板與橫梁之間還設有彈性裝置并且防 撞板位于儲物箱的前側壁的上方，所述保護開關與氣缸的控制端電連接，當氣缸驅動儲物柜關閉時有物品卡在儲物柜的前面板與防撞板之間時，所述防撞板能夠啟動保護開關，使 得氣缸的活塞桿伸出，以防止物品被夾。

借由上述方案，本實用新型至少具有以下優點：

本實用新型的高效氣動控制的智能儲物柜包括支撐架和儲物柜，支撐架包括支撐柱和設置在支撐柱上的橫梁和縱梁，儲物箱通過導軌可滑動地設置在支撐架的縱梁上，支撐架上還固定設置有氣缸，氣缸的活塞桿與儲物箱固定連接；具體使用時，氣缸的活塞桿在控制端的控制下伸出或收縮，帶動儲物箱向 前或向后滑動，從而實現儲物箱的自動開合；

此外，本實用新型還還包括防撞板和保護開關，防撞板通過彈性裝置設置在支撐架上并且位于儲物箱的前側壁的上方，保護開關設置在防撞板的后方，當儲物箱關閉時有物體夾在儲物箱的前側壁與支撐架的橫梁之間時，防 撞板在物體的擠壓下向后運動從而啟動設置在防撞板后方的保護開關，并由保護開關發送 啟動信號至氣缸的控制端，從而使得氣缸的活塞桿向前伸出并帶動儲物箱打開，由此防止物品被夾。即使保護開關失效，由于防撞板通過彈性裝置與支撐架連接，而且防撞板與支撐架之前有一定的間隙，因此防撞板能夠起到一定的緩沖和收縮隔離的作用。綜上所述，本實 用新型的高效氣動控制的智能儲物柜能夠自動開合并且具有防夾功能。
